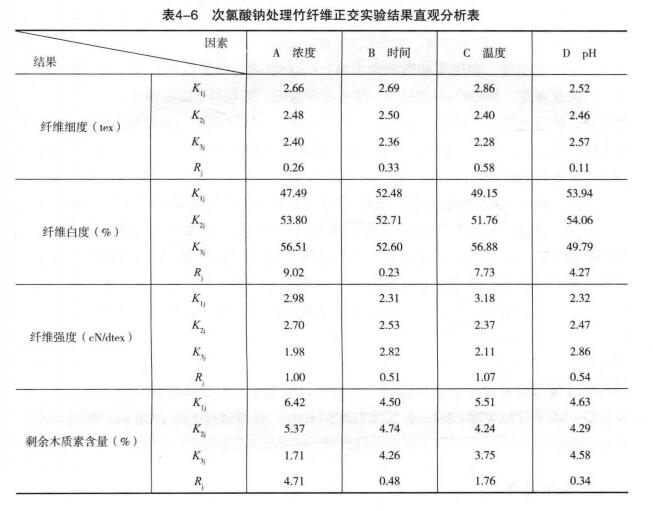

由下表可以看出，纖維細(xì)度受各因素的影響大小為: C>B>A>D,即處理溫度對(duì)竹纖維細(xì)度的影響比較大，其次為處理時(shí)間和濃度，pH的影響比較小。究其原因主要是以下方面。
1.隨著溫度的升高，纖維內(nèi)部動(dòng)能增大，次氯酸鈉氧化速度加劇，使得膠質(zhì)更容易脫離纖維，因此隨著溫度的升高纖維快速變細(xì);
2.隨著次氯酸鈉濃度的增加，細(xì)度呈逐漸下降的趨勢(shì)，這是因?yàn)檠趸瘎┦估w維內(nèi)部的木質(zhì)素氧化而逐步溶出，原來(lái)的束纖維(也稱工藝?yán)w維)內(nèi)部由膠質(zhì)連接的單纖維由于木質(zhì)索的溶出部分分散開(kāi)，表現(xiàn)為纖維細(xì)度逐漸減小，特別是在反應(yīng)的剛開(kāi)始階段纖維細(xì)化速度較快;隨著時(shí)間的延長(zhǎng)，纖維細(xì)度也有較大程度的減小;隨著pH升高，纖維的細(xì)度變化幅度不大，特別是堿性過(guò)強(qiáng)，細(xì)纖維損傷，反而使竹纖維平均細(xì)度變粗。
本文源自http://www.xujiahuiorigin.cn/newscase/633.html，轉(zhuǎn)載請(qǐng)注明出處。
(責(zé)任編輯：次氯酸鈉http://www.xujiahuiorigin.cn/)
